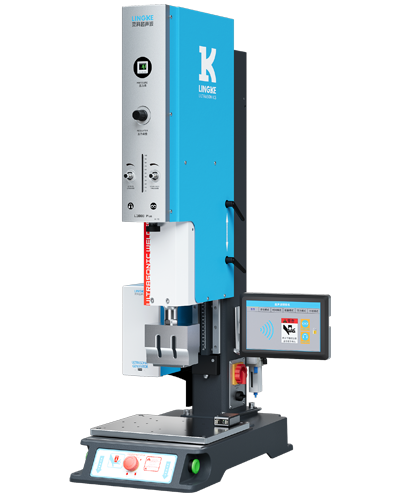

超聲波塑料焊接機 15kHz- 3000/4000W L3000 Plus 數字
產品特點PRODUCT FEATURE
01立柱、發振筒采用高強度滑軌連接設計，確保焊接強度下壓回升機械高強度和高精密度
02集成多種焊接控制技術
03底模水平調節（選配：XY焊接平臺）
04電磁傳感式精密行程檢測套件， 精密度0.01mm
05數位化控制壓力觸感檢測套件
06數據管理：自帶儲存/傳送焊接資料，便于數據智能追蹤
07符合歐洲CE安全規范之操作模式
產品參數PRODUCT PARAMETERS
- 機器型號L3000 Plus
- 頻率15/20kHz
- 額定功率對應表格
- 輸入電壓AC220V
- 氣規格缸80×100
- 機身行程370mm
- 輸出時間0.01-9.99s
- 輸入氣壓＞1，≤7 bar
- 焊接面積?170-330mm
- 操作開關雙手啟動
- 壓機尺寸見表格
- 外形尺寸見表格
技術規格TECHNICAL SPECIFICATIONS
|
機型 Model |
L3000 Plus智能數字化 |
|||
|
頻率 Frequency |
20kHz |
15kHz |
||
|
功率 Power |
2000W |
3000W |
3000W |
4000W |
|
輸入電壓 Input Vo ltage |
AC220V |
AC220V |
AC220V |
AC220V |
|
氣缸規格 Cylinder Size (mm) |
80X100 |
80X100 |
80X100 |
80X100 |
|
機身行程 Machine Journey |
370mm |
370mm |
370mm |
370mm |
|
輸出時間 Output Time |
0.01-9.99S |
0.01-9.99S |
0.01-9.99S |
0.01-9.99S |
|
輸入氣壓 Air Pressure |
>l,≤ 7bar |
>l,≤ 7bar |
>l,≤ 7bar |
>l,≤ 7bar |
|
焊接面積 Welding Capability |
Φ170mm |
Φ26 0mm |
Φ26 0mm |
Φ33 0mm |
|
操作開關 Operation Switch |
雙手啟動，前部有緊急制動， 也可附加外部開關 |
|||
|
外形尺寸 Size (mm) |
680×400×1568 |
|||
|
436×124×278 |
||||
|
凈重 Weight |
117kg |
|||
|
8.5kg |
||||
產品優勢PRODUCT ADVANTAGES
①控制精度：壓力精度0.01bar，時間精度0.01s
②5種智能管理：振幅管理、 品質管理、配方管理、數據管理、安全管理
③3種觸發模式：時間觸發、 行程觸發、 壓力觸發
④3種壓力控制：觸發壓力控制、焊接壓力控制、冷卻壓力控制
⑤3種焊接應用模式：自動化流水線模式、歐洲安全模式、脈沖模式
⑥智能控制反饋功能：實時自動追頻功能、 鎖頻功能，電路恒壓功能
⑦物聯功能：RS232/485數據對接、打印機輸出
⑧6種操作模式：手動模式、 時間模式、 能量模式、 絕對行程模式、連振模式、功率模式
